Rénovation totale en cours du groupe scolaire Notre Dame de Mongré.
Les bâtiments encadrent une grande chapelle centrale d’environ 500 m2. La surface totale des bâtiments est de 26 000 m2 dont 13 000 m2 sont chauffés. Le tout implanté sur un terrain de 11 Hectares Nous avons mis en place des technolgies KNX, DALI, Modbus, CVC, pour assurer les fonctions de gestion d’éclairages en variation, la gestion des stores, CO2, humidité, thermostats, centrales d’air, le tout commandé simplement localement ou a distance sur les ordinateurs des gestionnaires , des IPAD et grâce aux téléphones type Iphone…
Cablage simplifié
Cablage BUS KNX en multi-etoile par niveau pour la commande. Cablage DALI en 5G1,5mm2 pour l’éclairage en variation multi-zone dans les zones a eclairage VARIABLES basés sur la luminosité. Gestion par multi-armoire pour rénovation dans le temps.

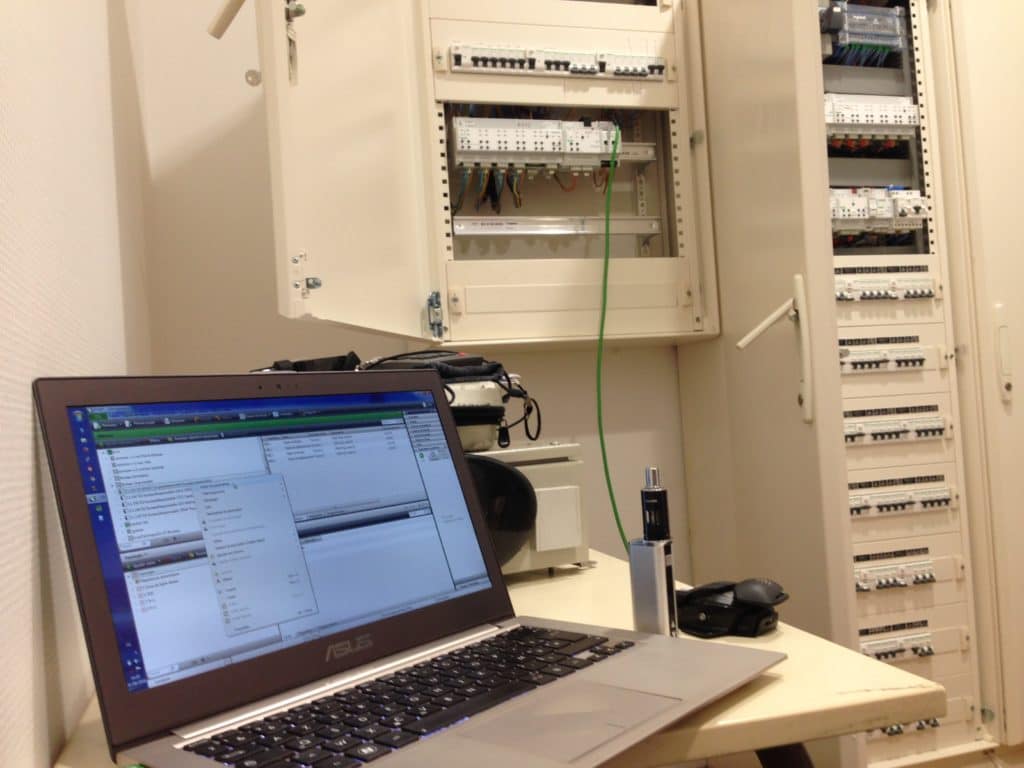

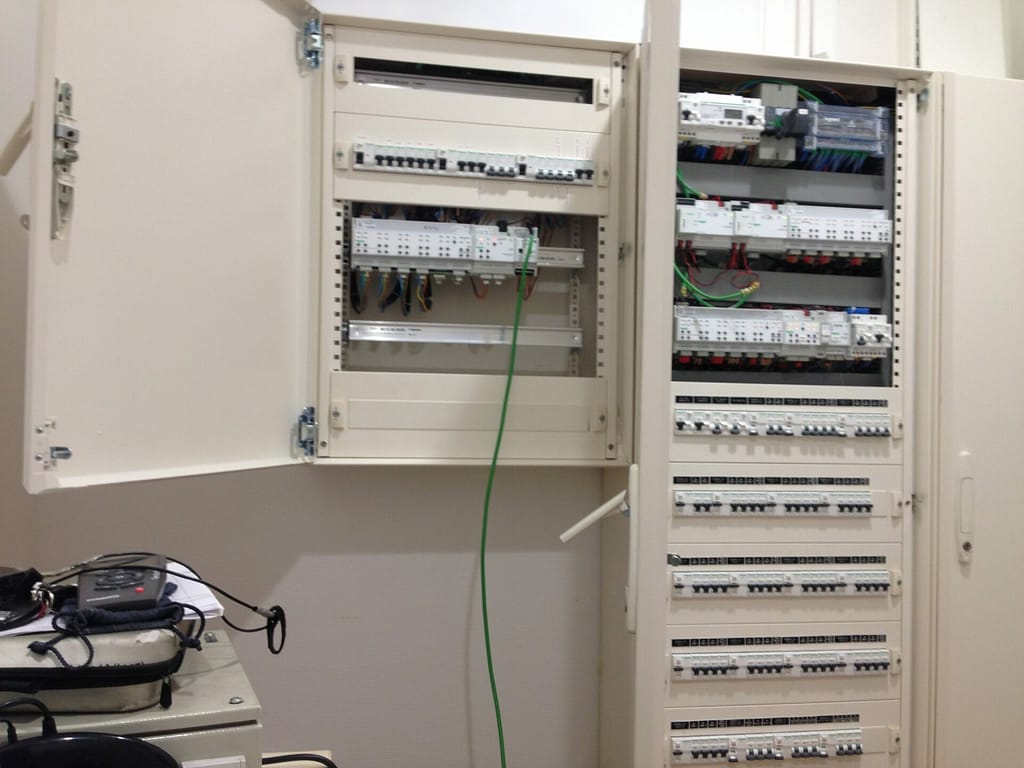

Multi-armoires
Une armoire par zone/étage/partie de bâtiment Communiquant entre tout le bâtiment Évolutivité complète pour évolution au fil du temps

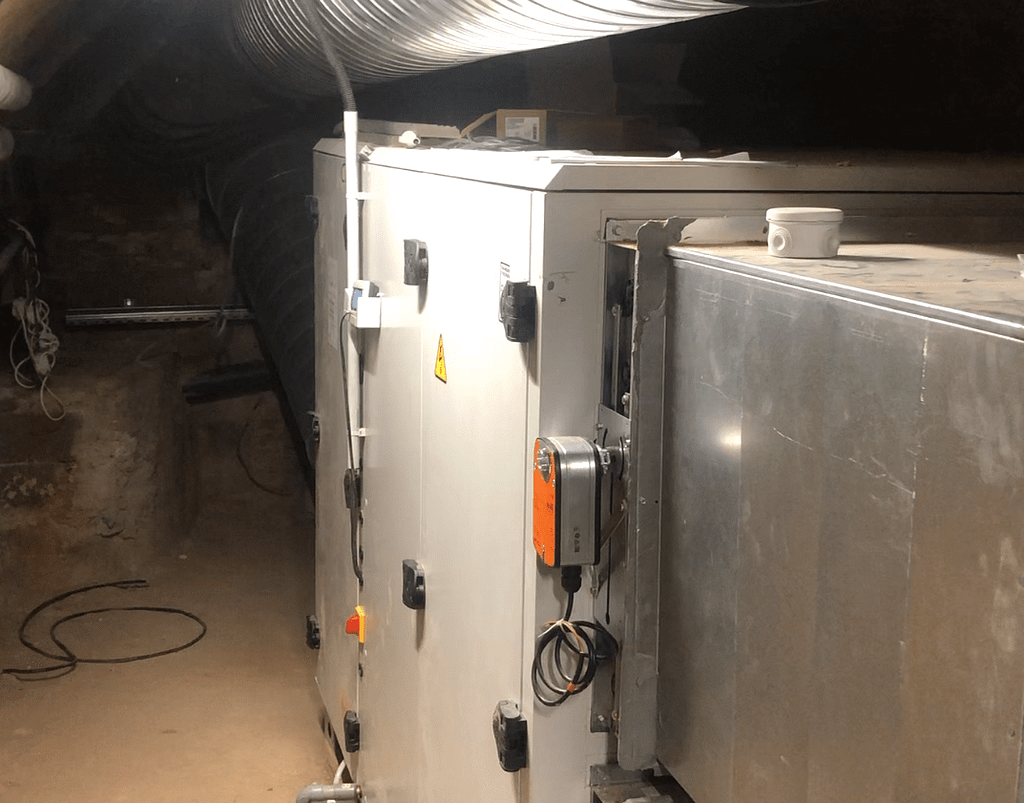

Gestion CTA
Remontée de valeur et controle de 2 CTA ALDES Interface de communication Modbus/KNX Gestion ultra-simplifiée par webserveur Modification horaire mode Eco/confort
Bouton Multifonction
Boutons Mixte pour gestion multiple libre Gestion Lumieres Stores interieur Thermostat
Bouton Tactiles
Boutons Mixte pour gestion multiple libre Gestion Lumieres Stores interieur Thermostat

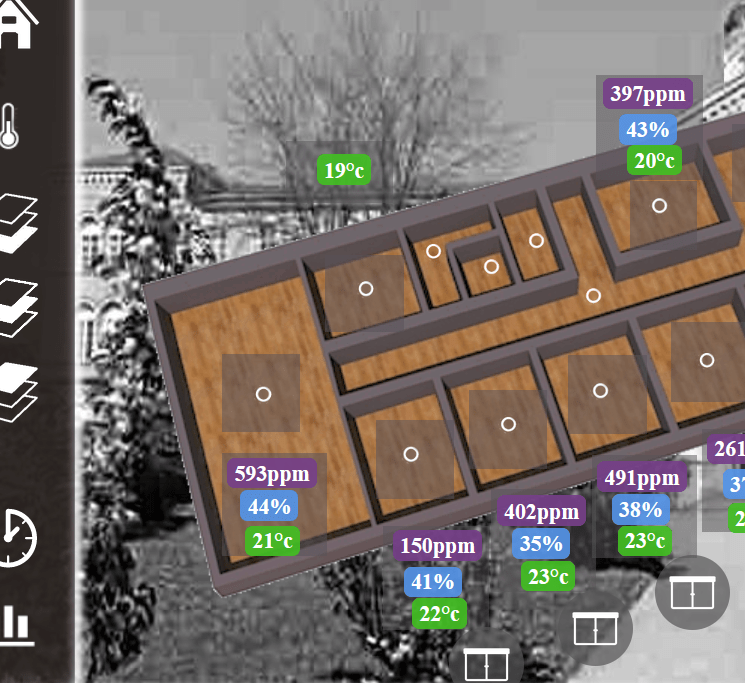

VUE 3D DU BATIMENT
Gestion Eclairages CO2 Volets Thermostats Alarmes CTA Reglages Horaires Courbes

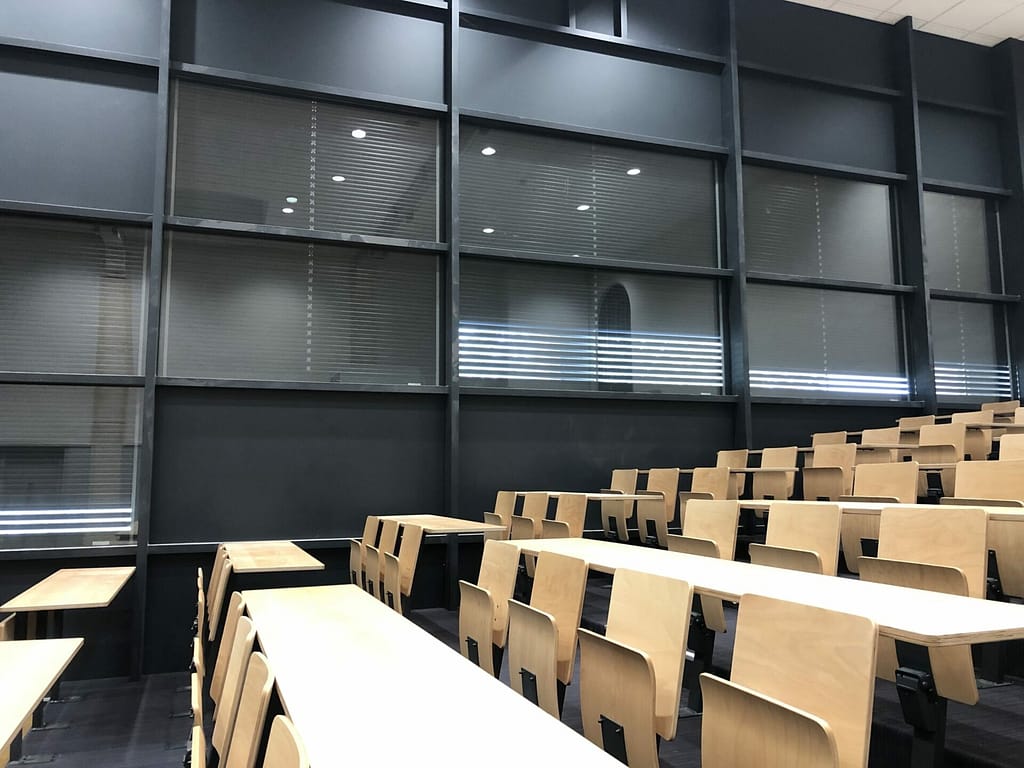

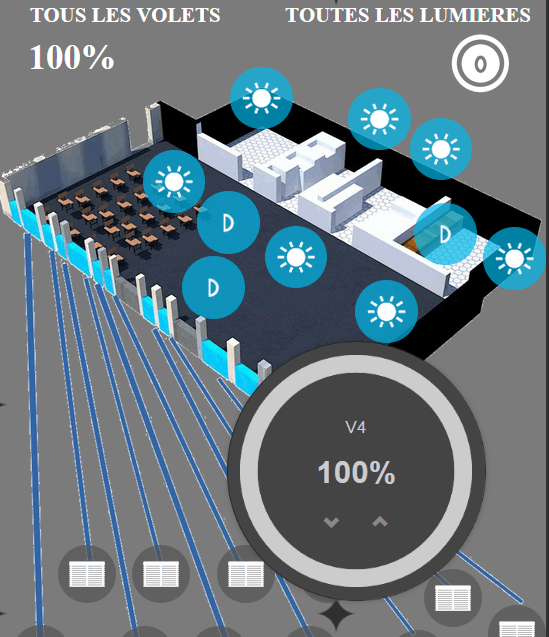

GESTION DES VOLETS ROULANTS
Controle des volets en % Retour d’état Automatisation par horaire Contrôle multipoint par tablette, boutons ou multitouch

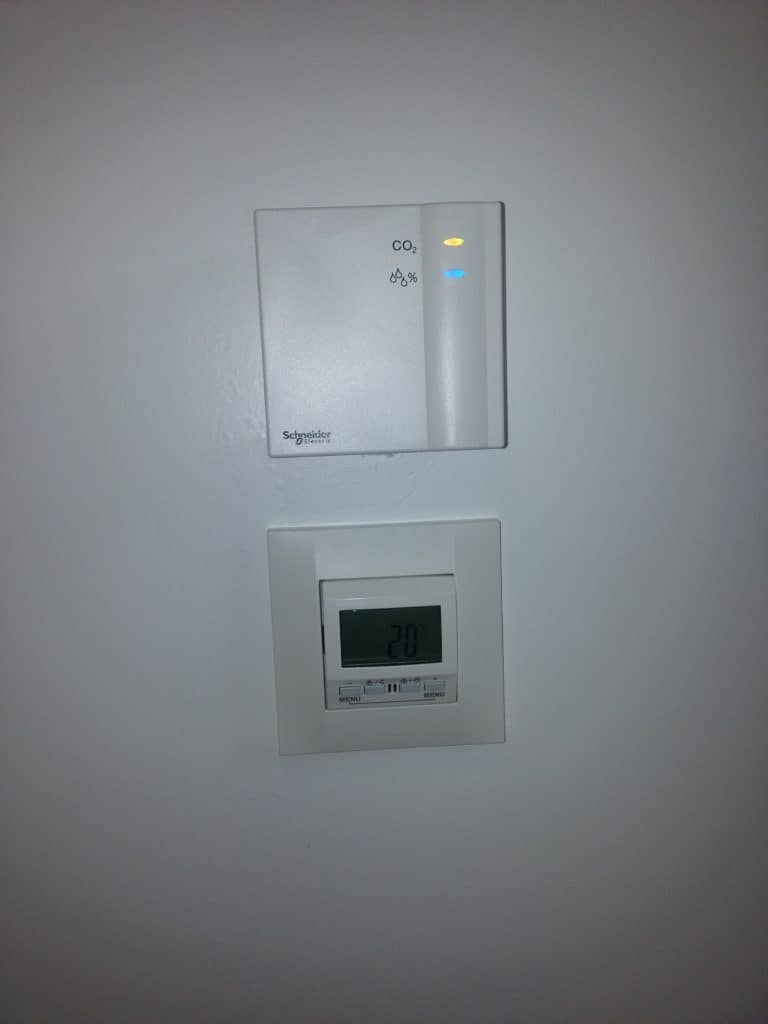

Gestion CO2
Alerte sur seuil de CO2 dans la classe par voyant Gestion de 3 seuils d’alertes Activation VMC en cas de dépassement seuil de tolérance pour les élèves
Gestion Chauffage

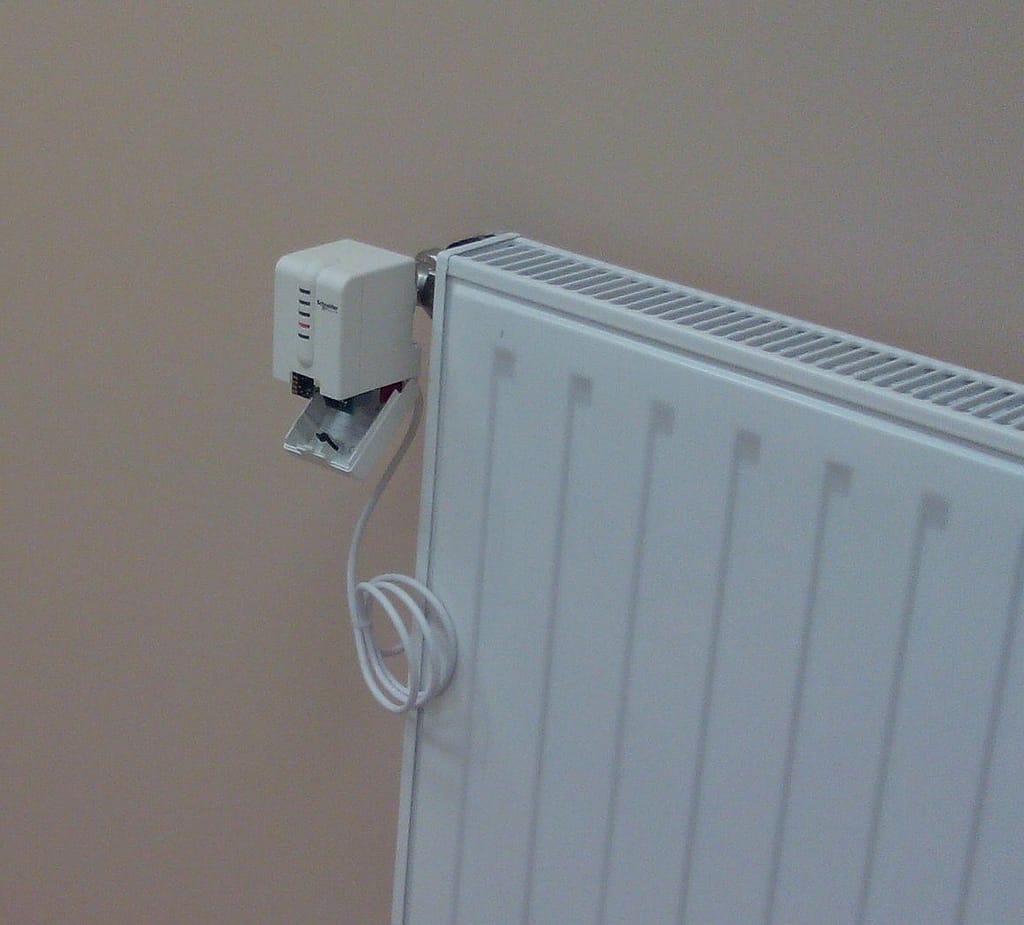

Pilotage de toutes les zones depuis les tablettes/boutons Gestion locale de la temperature avec action sur des vannes motorisées de radiateurs

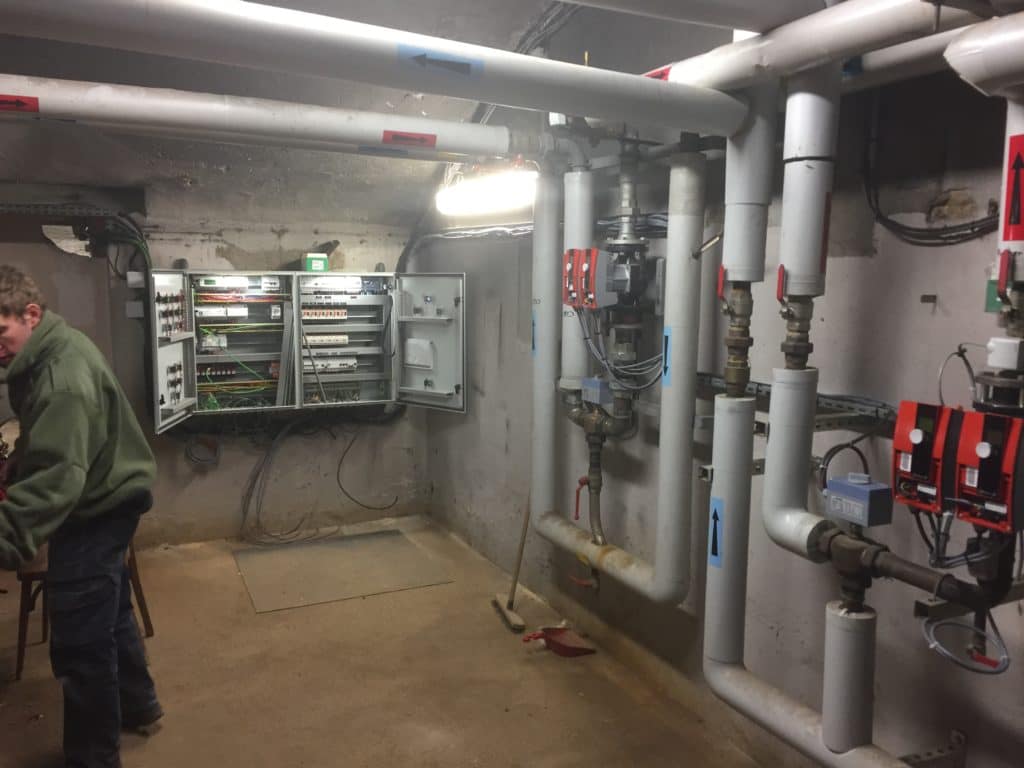

Gestion Chaufferie
Information gestion Incinérateur de Villefranche Alerte température d’arrivée ville Gestion vanne 3 voies et circuit primaire simplifié Retour d’alarme Contrôle/retour débits Gestion température/mode pour chaque départ
Gestion Courbes
Vue Jour/mois/annee de courbes Gestion température Valeur CO2 Valeur Humidité Gestion courbes superposées pour comparaisons

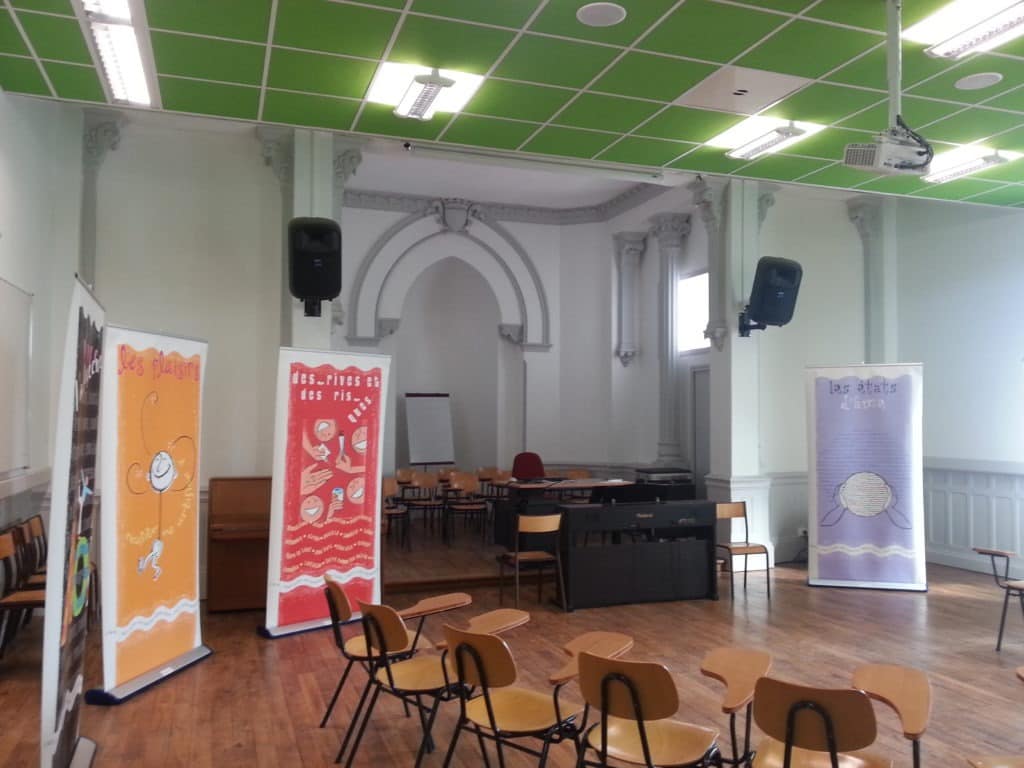

VARIATION ECLAIRAGE
Gestion globale en DALI Chaque zone variable Détection erreur Ballast ou lampe

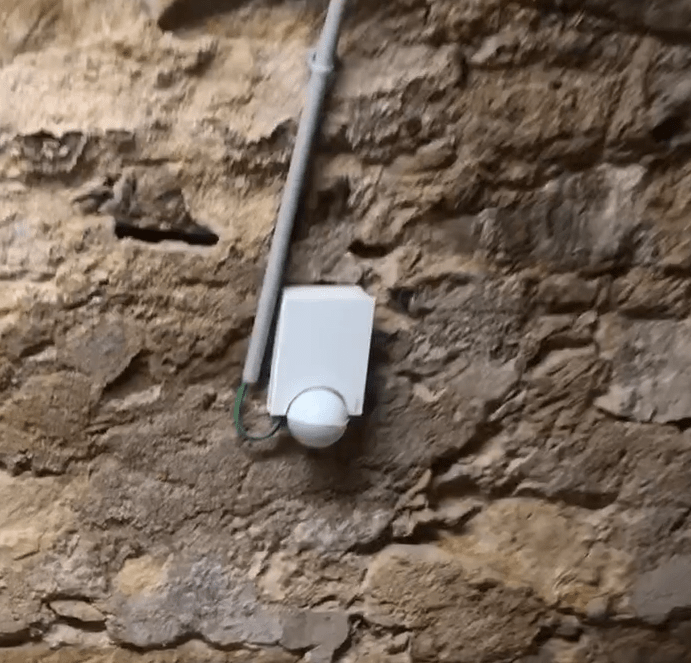

DETECTION DE MOUVEMENTS
Gestion de toutes les pièces par detection de mouvement, Zones a reguation a lumière constante, % adapté a l’ensoleillement
Grand Ecran Tactile
Controle des volets en % Retour d’état Automatisation par horaire Contrôle multipoint par tablette, boutons ou multitouch
