Petit article pour vous présenter une solution de comptage que nos chers électriciens et clients adorent utiliser.
La gamme de Schneider Powertag associé a un concentrateur radio PowerTagLink
Il existe deux familles. Une pour la GTB dialoguant en Modbus TCP/IP. L’idée étant de câbler un RJ45 depuis la baie informatique vers le powertagLink d’un tableau divisionnaire. Celui ci reprenant en radio locale au tableau, chaque Powertag installé sur les disjoncteurs que l’on souhaite mesurer.
Une version simplifiée existe pour les petits projets.
Il existe meme une version disposant d’entrees sorties TOR, 24V, 0-20ma
Principe de fonctionnement.

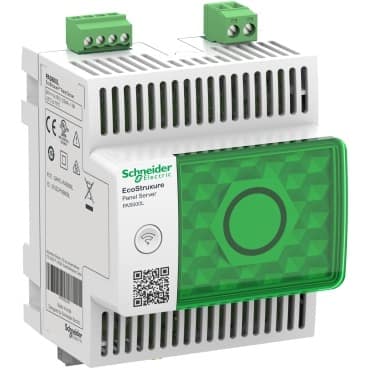

Un concentrateur radio POWERTAG LINK dans sa version modulaire et des compteurs radio POWERTAG
Avantage de cablage car pas besoin de tirer de câble supplémentaire vers le compteur

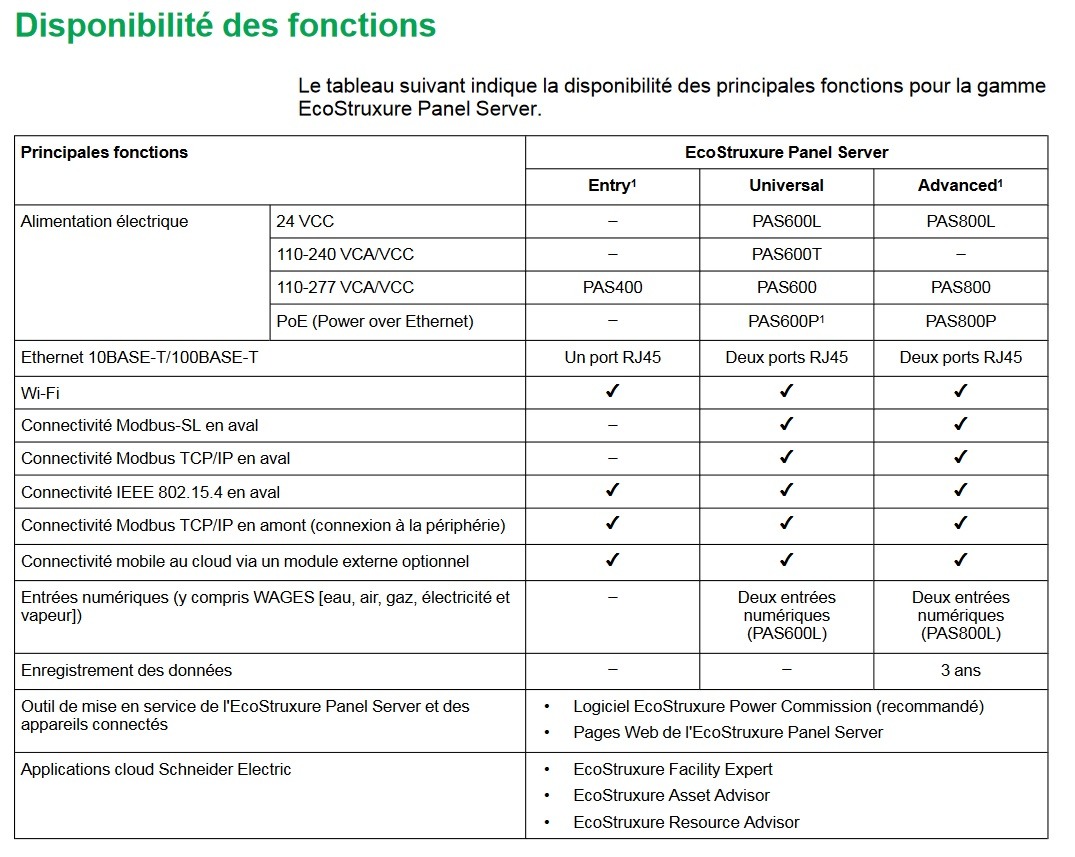

FONCTIONS PAR VERSION
Système avec EcoStruxure Panel ServerUniversal et Advanced :
◦ Appareils sans fil :
– 20 capteurs d’énergie maximum (PowerTag Energy ou PowerLogic Tag
ou Acti9 Active)
– ou un maximum de 65 capteurs de caractéristiques environnementales
Les capteurs et auxiliaires de signalisation sans fil HeatTag pour
disjoncteurs ComPacT NSX et ComPacT NSXm installés dans le système
sont inclus dans ces limitations.
◦ 32 appareils Modbus-SL maximum sans répéteur
◦ 128 appareils Modbus-SL maximum avec répéteur
◦ 64 appareils Modbus TCP/IP maximum
Moins de place dans le tableau car se fixe au dessus ou au dessous des disjoncteurs/Diff
Principe de fonctionnement.

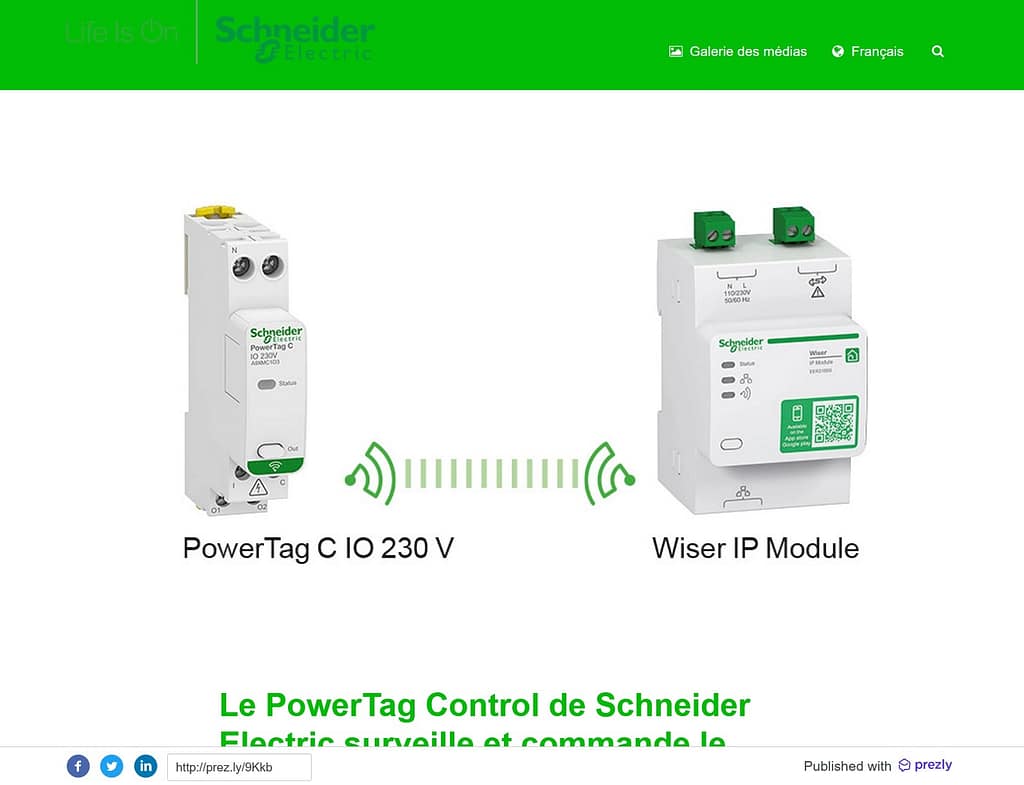

Possibilité d utiliser des relais et entrees deportees radio
LISTE POWERTAG DE BASE
Discrets et modernes
LISTE POWERTAG NSX
LV434023 NSX400 a 630 – 3P+N
LISTE POWERTAG SOUPLE
Ajout ultérieur simplissime
Ecoexpert – DOMOTIQA certifié
Possibilité d utiliser des relais et entrees deportees radio
A ce jour nous avons plus d’une centaines de projets en utilisant a notre actif. Profitez de notre label Ecoexpert pour une installation certifié et de qualité.
Pleins d’applications possibles

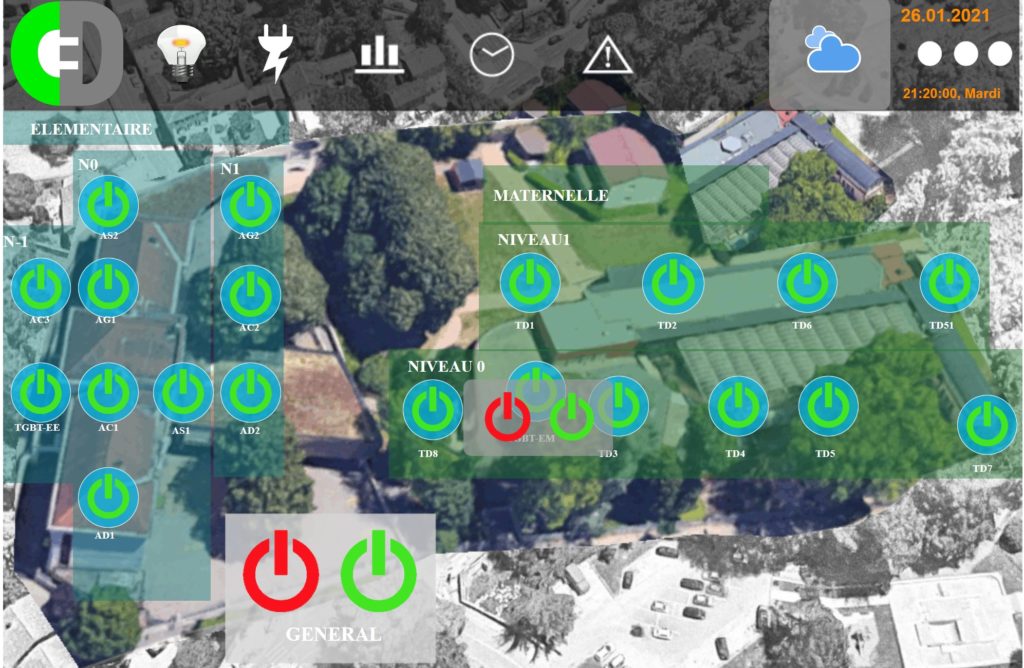

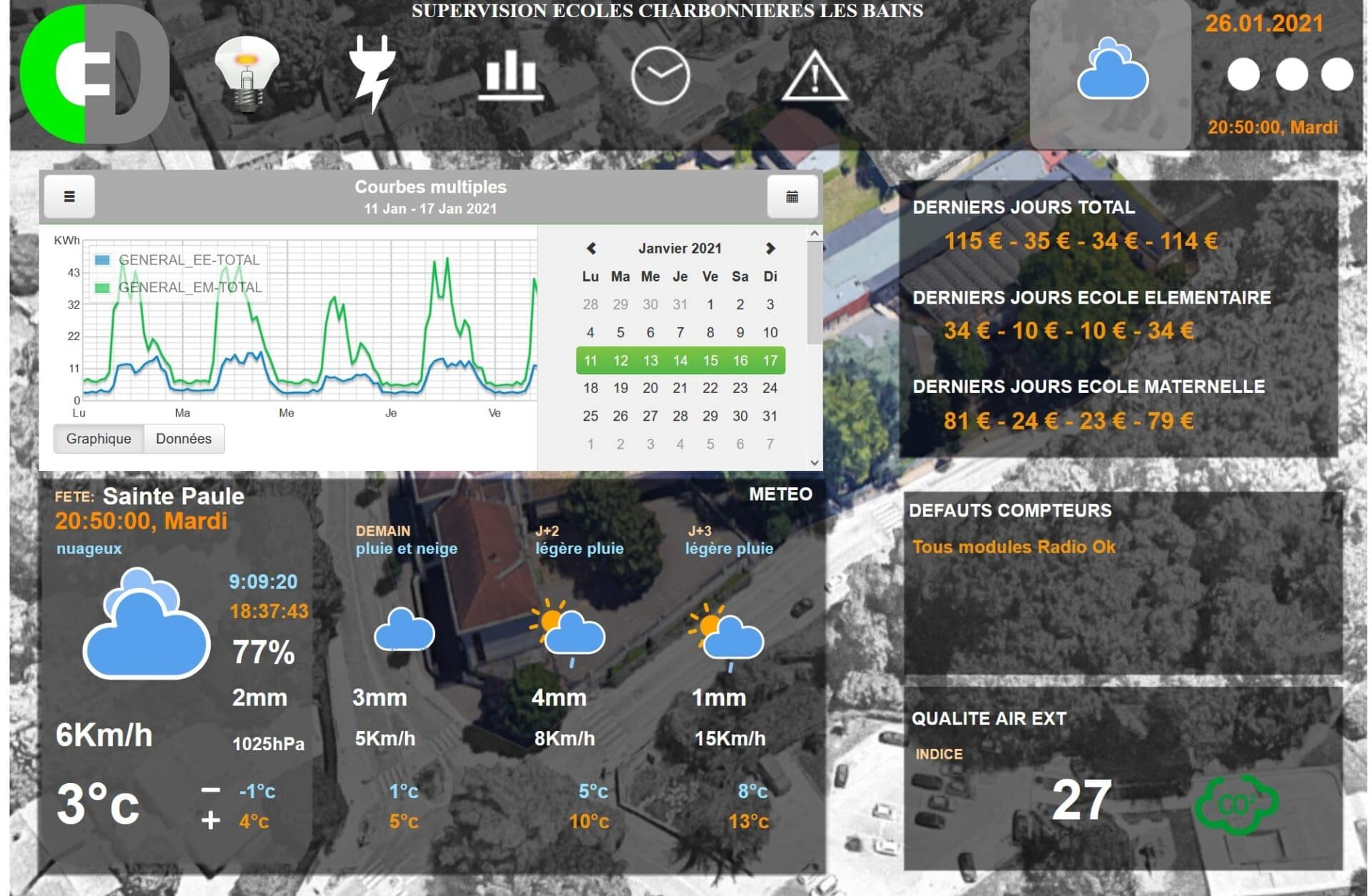

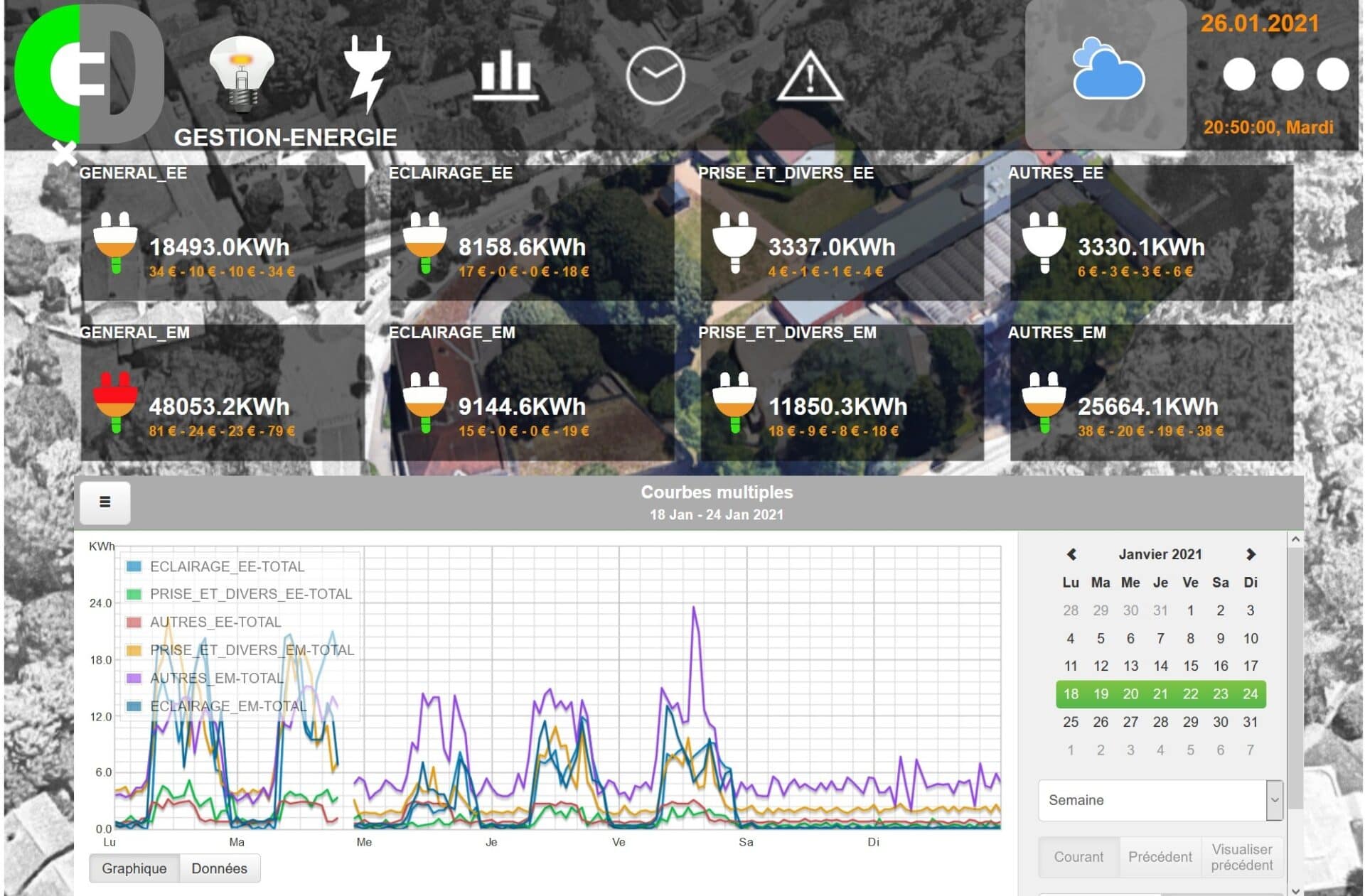

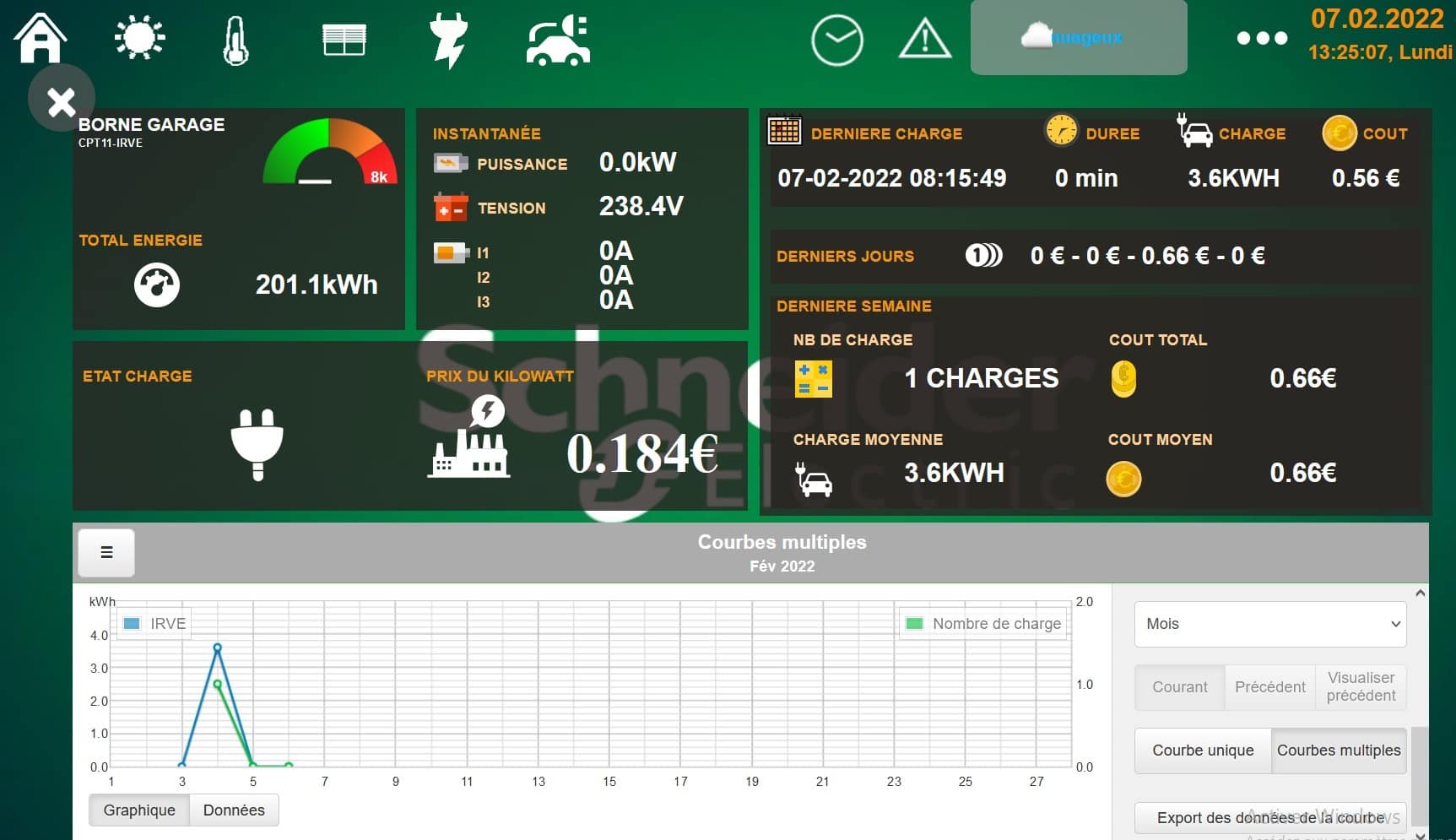

Voici un exemple de vue réalisée et surtout personnalisé en fonction de chaque client. Le tout compatible avec une domotique KNX
Petite video de présentation

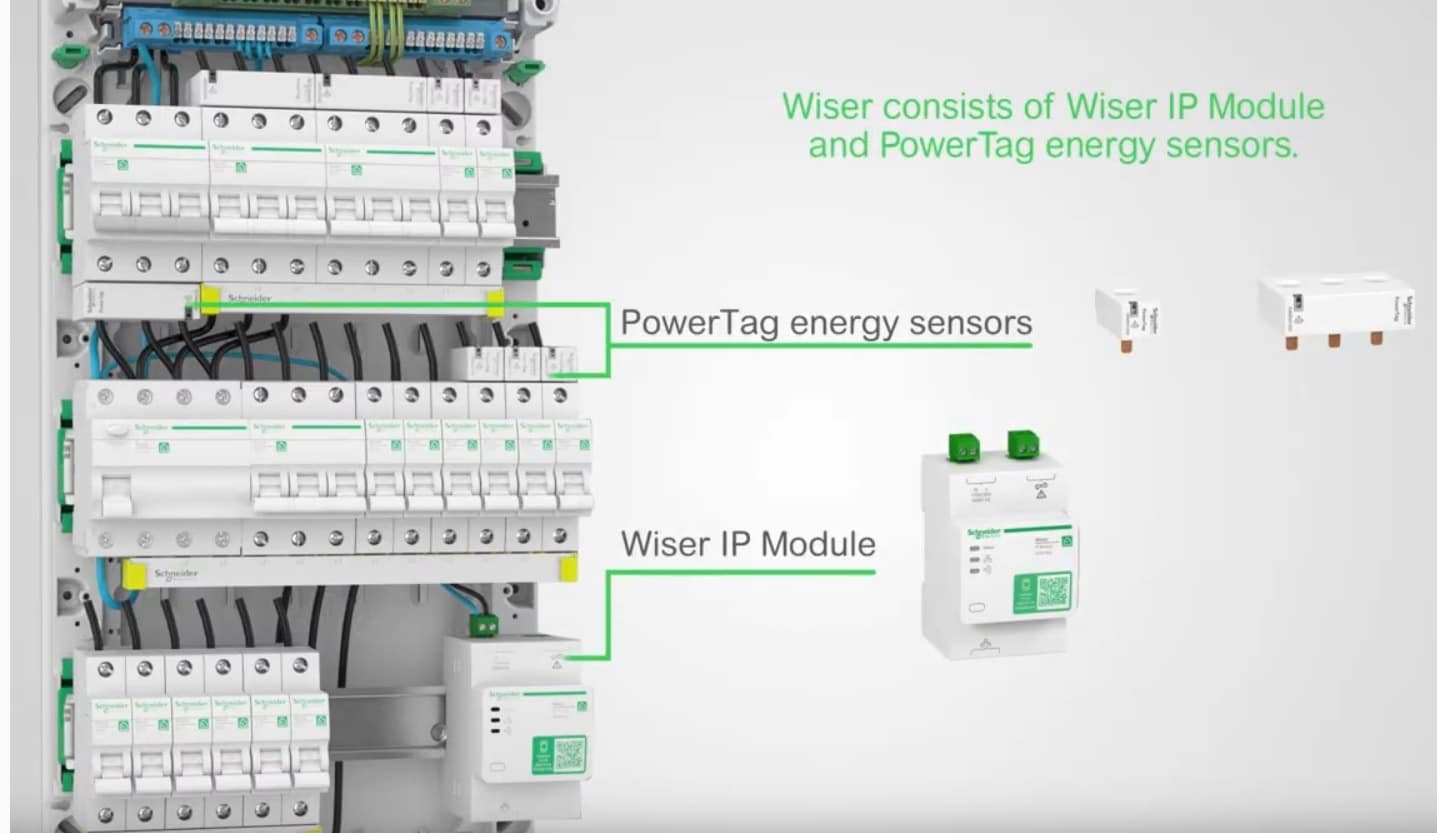

Il existe une version plus basique presque sans configuration mais non compatible GTB (petite configs)
